وصف المنتجات
Low Altitude Radar هو نظام كشف احترافي-وإنذار مبكر مصمم للأهداف التي تحلق على ارتفاعات منخفضة و-مقطع عرضي راداري صغير (RCS) مثل الطائرات بدون طيار الصغيرة-وصواريخ كروز والطائرات ذات الارتفاعات المنخفضة-. فهو يوفر مراقبة موثوقة وفي الوقت الفعلي- لمواجهة التحديات المتزايدة لأمن المجال الجوي على ارتفاعات منخفضة-.تتضمن سلسلة الرادار منخفض الارتفاع -رادار الإنذار المبكر للهدف على النطاق الصغير-S ورادارات النطاق X{2}}المصفوفة المرحلية المنخفضة-الرادار لاكتشاف الارتفاع (وجه-مفرد ووجه رباعي-)، تم تحسينهما لسيناريوهات التغطية والنشر المختلفة.
تم تصميم هذه الأنظمة في الصين ومتوافقة مع معايير ISO وCE وFCC وMIL-STD-810H، وهي تدمج توجيه شعاع المصفوفة - المرحلي ومنع الفوضى التكيفي والتتبع متعدد الأهداف، مما يضمن أداءً مستقرًا في البيئات المعقدة مثل المطر والضباب والمناطق الحضرية.
يستخدم على نطاق واسع في أمن المطارات، ومراقبة الحدود، وحماية البنية التحتية الحيوية،-وأمن الأحداث واسعة النطاق، والدفاع العسكري على ارتفاعات منخفضة-، ويقدم Low Altitude Radar تحذيرًا مبكرًا مستمرًا على مدار 24 ساعة طوال أيام الأسبوع ضد التهديدات على ارتفاعات منخفضة-.
مواصفات المنتجات
|
فئة المعلمة |
النطاق S-الصغير-يستهدف رادار الإنذار المبكر |

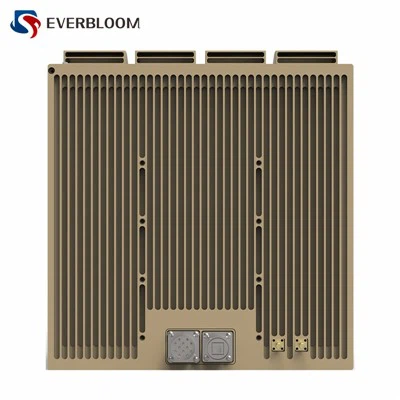

X-رادار مصفوفة مرحلية ثنائية الأبعاد ذات ارتفاع منخفض |
X-النطاق ثنائي الأبعاد، المصفوفة المرحلية الرباعية-الوجه، رادار على ارتفاع منخفض |
|
نطاق تردد التشغيل |
النطاق S-(2.9-3.1 جيجا هرتز) |
النطاق X-(9.3-9.5 جيجا هرتز) |
النطاق X-(9.3-9.5 جيجا هرتز) |
|
نظام الرادار |
نبض دوبلر |
صفيف مرحلي نشط |
المصفوفة المرحلية النشطة (رباعية-الوجه) |
|
القدرة على اكتشاف الهدف RCS |
أكبر من أو يساوي 0.01㎡ (احتمالية الاكتشاف أكبر من أو تساوي 90%) |
أكبر من أو يساوي 0.001㎡ (احتمالية الاكتشاف أكبر من أو تساوي 95%) |
أكبر من أو يساوي 0.001㎡ (احتمالية الاكتشاف أكبر من أو تساوي 95%) |
|
الأعلى. نطاق الكشف |
أكبر من أو يساوي 25 كم (الهدف عند 0.1㎡) |
أكبر من أو يساوي 18 كم (الهدف عند 0.01㎡) |
أكبر من أو يساوي 18 كم (هدف @0.01㎡، تغطية 360 درجة) |
|
نطاق ارتفاع الكشف |
50m-6000m |
30m-5000m |
30m-5000m |
|
تغطية السمت |
0 درجة -360 درجة (المسح الميكانيكي) |
0 درجة -120 درجة (المسح الإلكتروني) |
0 درجة -360 درجة (مسح إلكتروني رباعي الوجه) |
|
تغطية الارتفاع |
0 درجة-20 درجة |
0 درجة-30 درجة |
0 درجة-30 درجة |
|
قدرة تتبع الهدف |
أكبر من أو يساوي 100 هدف في وقت واحد |
أكبر من أو يساوي 200 هدف في وقت واحد |
أكبر من أو يساوي 300 هدف في وقت واحد |
|
قدرة مكافحة-التشويش |
خفة الحركة التردد، وتصفية الشق |
تشكيل الشعاع التكيفي، والمعالجة التكيفية للمساحة-والزمن (STAP) |
تكوين شعاعي متكيف، STAP، فص جانبي منخفض للغاية |
|
استهلاك الطاقة |
أقل من أو يساوي 800 واط |
أقل من أو يساوي 1200 واط |
أقل من أو يساوي 1500 واط |
|
درجة حرارة التشغيل |
-40 درجة إلى +60 درجة |
-40 درجة إلى +65 درجة |
-40 درجة إلى +65 درجة |
|
الرطوبة النسبية |
أقل من أو يساوي 95% (بدون-تكثيف) |
أقل من أو يساوي 98% (بدون-تكثيف) |
أقل من أو يساوي 98% (بدون-تكثيف) |
|
مستوى الحماية |
IP65 |
IP66 |
IP66 |
سمات
| -دقة عالية في اكتشاف الأهداف-الصغيرة |
يكتشف النطاق S- الأهداف حتى0.01 متر مربع RCS(أكبر من أو يساوي 90% احتمال الكشف). تم اكتشاف النطاق X-أهداف صغيرة جدًا-تصل مساحتها إلى 0.001 متر مربع RCS(أكبر من أو يساوي 95%)، بما في ذلكطائرات بدون طيار صغيرة-أقل من 2 كجم. |
| تغطية متعددة النطاقات-لسيناريوهات متنوعة |
النطاق S-: أداء قوي ضد-التشويش وجميع-الطقس للمراقبة الحدودية والبحرية طويلة المدى-. النطاق X-: دقة عالية مع مسح إلكتروني سريع (أقل من أو يساوي 1 مللي ثانية)، مثالي للمطارات والبيئات الحضرية. رباعية-الوجه X-.: تغطية كاملة 360 درجةبدون دوران ميكانيكي. |
| معالجة متقدمة لمكافحة-الفوضى والتشويش-. |
تكنولوجيا سي فاريقمع الفوضى الأرضية والبحرية. دعم نماذج النطاق X-STAP وتكوين الشعاع التكيفيلمواجهة التدخل المتعمد. |
| قدرة عالية على تتبع الأهداف-المتعددة-. | المساراتأهداف 100+ (النطاق -S), 200+ (النطاق X-وجه واحد)، و300+ (وجه-رباعي)، مناسبة للكشف عن سرب الطائرات بدون طيار. |
المزايا
الخبرة التقنية الرائدة
ومن خلال إتقان العديد من تقنيات الرادار الأساسية ودعمها بشهادات معترف بها على المستوى الوطني، تستفيد الشركة من منصات البحث والتطوير الاحترافية للتحفيز المستمر لابتكار المنتجات وتحسين{0}الموثوقية على المدى الطويل.
خبرة صناعية واسعة النطاق
بفضل أكثر من عقد من التركيز المخصص على تقنيات الرادار، تتمتع الشركة بفهم عميق لسيناريوهات التطبيق عبر العديد من الصناعات، مما يتيح تقديم حلول مستقرة وعملية ومتوافقة مع التطبيقات بشكل كبير.
خدمة
الدعم الفني
الدعم الفني (هيكل المنتج، دليل التشغيل، استكشاف الأخطاء وإصلاحها الشائعة)؛
وثائق المنتج (دليل المستخدم، مقاطع فيديو التشغيل، قائمة المراجعة)
خدمات الضمان العالمية
ضمان عالمي لمدة عامين؛
إصلاح أو استبدال المكونات مجانًا بسبب مشكلات جودة المنتج؛ باستثناء الأضرار الناجمة عن خطأ بشري أو الاستخدام غير السليم.
طلب
البنية التحتية الحيوية
مراقبة الحدود
-أمان الأحداث واسع النطاق
أمن المجال الجوي بالمطار
التعليمات
س: 1. ما هو الفرق بين طرازي S-Band وX-Band؟
ج: تتفوق نماذج النطاق S-في النطاق-الطويل (أكبر من أو يساوي 25 كم) وفي جميع-كشف الطقس، وهي مناسبة لمراقبة الحدود/البحرية؛ توفر نماذج النطاق X-دقة أعلى (0.001㎡ لاكتشاف الهدف) ومسحًا إلكترونيًا سريعًا، مما يجعلها مثالية للمطارات/المناطق الحضرية.
س: هل يمكن لنموذج الوجه -النطاق الرباعي-X تحقيق تغطية كاملة بزاوية 360 درجة؟
ج: نعم، إنها تستخدم أربع لوحات مصفوفة مرحلية مرتبة في مكعب للمسح الإلكتروني، مما يحقق تغطية سمت كاملة 360 درجة بدون دوران ميكانيكي، مما يزيل النقاط العمياء للمراقبة.
س: ما هو الحد الأدنى لـ RCS للهدف الذي يمكن للرادار اكتشافه؟
ج: تكتشف نماذج النطاق S- أهدافًا أكبر من أو تساوي 0.01㎡، ونماذج النطاق X- أكبر من أو تساوي 0.001㎡ (على سبيل المثال، 2 كجم من الطائرات بدون طيار الصغيرة-)، مع احتمالات اكتشاف أكبر من أو تساوي 90% وأكبر من أو تساوي 95% على التوالي.
س: هل يعمل الرادار في الأمطار الغزيرة أو الضباب؟
ج: تتوافق جميع الطرز مع مستويات الحماية IP65/IP66 وتستخدم خوارزميات مكافحة -التداخلات الجوية؛ تعمل نماذج النطاق S- بشكل أفضل في الأمطار الغزيرة (معدل المطر أقل من أو يساوي 50 مم/ساعة)، ونماذج النطاق X- في الضباب الخفيف (الرؤية أكبر من أو تساوي 200 متر).
س: كم عدد الأهداف التي يستطيع الرادار تتبعها في وقت واحد؟
A: النطاق -S: أكبر من أو يساوي 100 هدف؛ X-نطاق فردي-وجه: أكبر من أو يساوي 200 هدف؛ X-النطاق الرباعي-: أكبر من أو يساوي 300 هدف، مما يدعم اكتشاف سرب الطائرات بدون طيار.
س: ما هي إمكانيات مكافحة التشويش- المتوفرة في النماذج؟
A: S-النطاق: سرعة التردد، وتصفية الحز؛ X-النطاق: تكوين الحزمة التكيفية، STAP (المعالجة التكيفية للمساحة-الوقت)، ومقاومة الضوضاء والتشويش الخداعي.
س: ما هو مصدر الطاقة الذي يحتاجه الرادار؟
ج: تدعم جميع الطرازات-مدخل الطاقة المزدوج: تيار متردد 220 فولت (50/60 هرتز) أو تيار مستمر 24 فولت، مع توافق الطاقة الاحتياطية للتشغيل دون انقطاع.
س: هل يمكن للرادار التكامل مع الأنظمة الأمنية الأخرى؟
ج: نعم، فهو يدعم تكامل Ethernet مع الدوائر التلفزيونية المغلقة وأنظمة الإنذار ومنصات إدارة الأمن المركزية، مما يتيح المراقبة والقيادة الموحدة.
س: ما هو نطاق درجة حرارة تشغيل الرادار؟
A: S-النطاق: -40 درجة إلى +60 درجة؛ النطاق X: -40 درجة إلى +65 درجة، مناسب للمناخات القاسية (مثل المناطق الشمالية الباردة والصحاري الساخنة).
